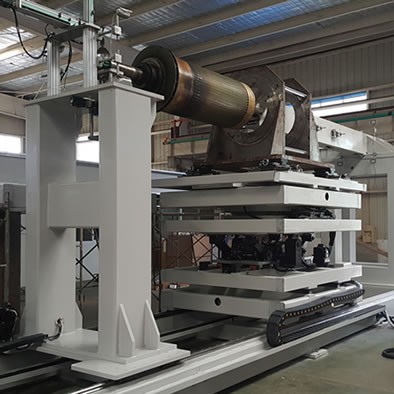

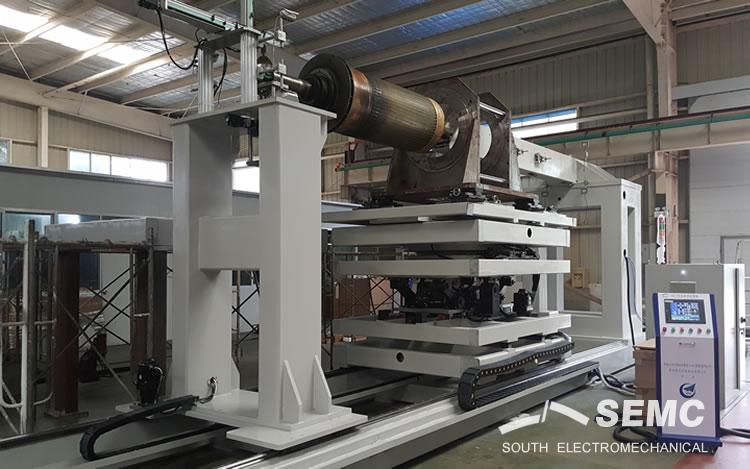

定轉子合裝機是我公司最新開發的用于中型電機定、轉子自動化裝配設備，可取代人工操作， 防止人工操作中的磕碰等問題，減少吊運次數，改善作業環境、減輕裝配人員的勞動強度，提高作業效率和綜合裝配質量，適應產品生產自動化流水線的要求，具備超穩定、高質量和低保養的特點。

該設備由設備底座、電機定子托盤、定子調整平臺、轉子固定臂、轉子移動臂、水平檢測機構及控制與操作系統組成。

該機采用數字控制技術，所有參數均可通過觸摸屏輸入、修改和保存。

主要技術參數

電機中心高范圍         （450～710）mm

轉子最大重量           ≤5000kg

轉子最大長度           ≤4000mm

轉子外徑             （500~830）mm

定子最大重量           ≤8000kg

定子最大長度           ≤3500mm

壓縮空氣：            （0.5 ～0.6）MPa

完成一次定轉子合裝的時間： 除人工吊裝時間外≤10分鐘

最大定轉子軸線對中度偏差：  ≤0.5mm
