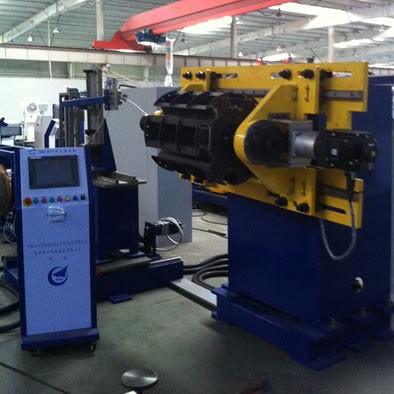

該設備適用于發電機主轉子的繞線，主要用于四極發電機主轉子的電磁線繞線。

該設備繞線裝置上設有轉子分度裝置，用于轉子磁極精確轉位。除配備了夾緊可靠，便于操作的轉子夾具外，還配備了方便轉子裝夾、轉子轉位定位的轉子假軸。

設備擺線機構采用伺服電機控制，電磁線可依序排列，繞制好的磁極線圈表面平整、排列緊密。，

設備專門備有兩套放線裝置（可繞漆包圓銅線和扁銅線），均采用磁粉制動器提供繞制恒張力，可在線軸不同重量情況下保持恒定張力。

設備還配有匝數計數器，最大記載匝數999。

工作時每繞完一個磁極，將轉子進行轉位，再繞第二個磁極，以此類推，將整個轉子繞制完成。繞制的磁極線圈平整、排列緊密，

設備主要參數

轉子直徑范圍:                         Φ500mm

鐵心長度最大:                         500mm

最大轉子重量：                        1.5T

花盤轉速(變頻無級調速):                  0~15轉/分

單根繞最大繞制電磁線截面:              S1≤35mm2

雙根繞最大繞制電磁線截面:             S2≤50mm2

設備運行噪音:                        不大于75dB

設備總功率(四極)：                     12KW

壓縮空氣：                         0.4-0.6MPa
